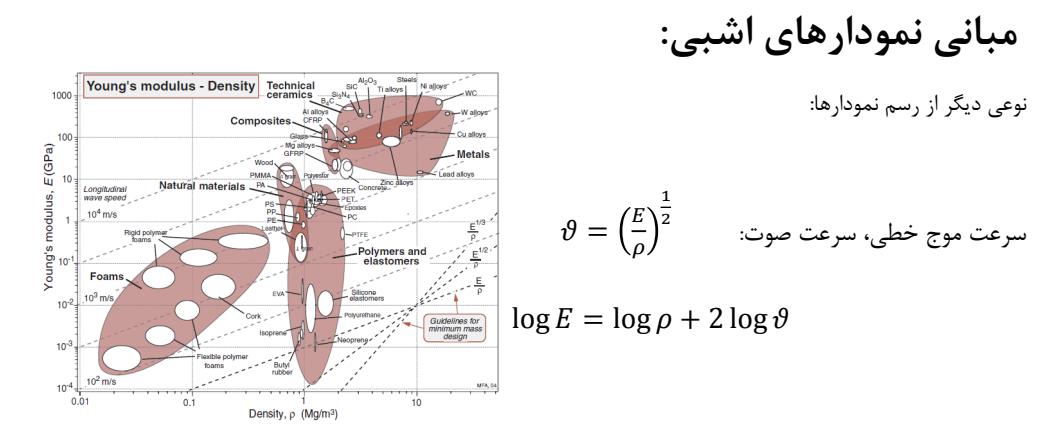

نمودار اشبی یک ابزار قدرتمند در مهندسی مواد است که برای مقایسه و انتخاب مواد مناسب برای یک برنامه یا کاربرد خاص استفاده میشود. در این نمودار، هر خصوصیت مهم یک ماده (مانند استحکام، سختی، مقاومت در برابر خوردگی، حرارتپذیری و …) به عنوان یک محور رادیال از مرکز نمودار شروع میشود. در این مطلب با دانلود فایل نمودار اشبی تخصصی و عالی PDF در خدمت شما خواهیم بود.
نمونههای مختلف مواد سپس به عنوان نقاطی بر روی این محورها نشان داده میشوند، به گونهای که مواد با خصوصیات مشابه به هم نزدیکتر قرار میگیرند. این نمودار به مهندسان کمک میکند تا به صورت جامع و مقایسهای خصوصیات مواد را بررسی کرده و از بین مواد مختلف بهترین ترکیب را برای برنامه مورد نظر انتخاب کنند.
شناسایی و انتخاب مواد و فرآیندهای تولید یکی از مراحل مهم در طراحی و توسعه محصولات است. در این مرحله، مهندسان نیاز دارند تا مواد مناسب برای برآورده کردن خصوصیات و نیازهای محصول خود را شناسایی کنند. برای انجام این کار، مهندسان باید خصوصیات مختلف مواد (مانند خصوصیات مکانیکی، حرارتی، الکتریکی و …) را ارزیابی کرده و با استفاده از ابزارهایی مانند نمودار اشبی، مواد را با توجه به خصوصیات آنها مقایسه کنند.
همچنین، باید فرآیندهای تولیدی مناسب برای تولید این مواد را شناسایی کرد تا بتوان از پتانسیلهای مواد به بهترین شکل استفاده کرد و محصولات با کیفیت و کارایی بالا تولید کرد. انتخاب مواد و فرآیندهای تولید مناسب میتواند به بهبود کارایی، کاهش هزینهها و افزایش رقابتپذیری محصولات کمک کند.
سرفصل های فایل نمودار اشبی :
- نمودار اشبی
- شناسایی و انتخاب مواد و فرآیند های تولید
- چارت modules – density
- چارت the strength – density
- چارت The Fracture toughness– Modulus
- چارت Modulus – Relative Cost
دانلود فایل نمودار اشبی
- نوع فایل : پی دی اف – 52 صفحه
- قیمت : 31/200 تومان
چارت Modules – Density نمایشدهنده رابطه بین مقاومت ماژولوس (یا مدول الاستیسیته) و چگالی مواد است. معمولاً در این چارت، ماژول الاستیسیته به عنوان محور افقی و چگالی به عنوان محور عمودی نشان داده میشوند. مقاومت ماژولوس نشاندهنده انعطافپذیری و سختی مواد است، در حالی که چگالی به میزان جمعیت و وزن مواد اشاره دارد.
این چارت مهندسان را قادر میسازد تا بین مواد با مقاومت مختلف و چگالیهای مختلف انتخاب انجام دهند. به عنوان مثال، ممکن است برای یک کاربرد خاص، موادی با مقاومت ماژولوس بالا و چگالی کمتر بهینه باشند، یا برعکس.
چارت The Strength – Density نمایشدهنده رابطه بین مقاومت و چگالی مواد است. مقاومت در اینجا به مقاومت در برابر فشار، کشش یا خمش اشاره دارد. این چارت نشان میدهد که آیا یک ماده با چگالی کمتر میتواند مقاومت مکانیکی بیشتری داشته باشد یا خیر.
از این چارت میتوان برای انتخاب مواد در کاربردهایی که وزن محصول نقش مهمی دارد، مانند صنعت هوافضا و خودروسازی، استفاده کرد. به کمک این چارت، مهندسان میتوانند موادی را انتخاب کنند که در عین حفظ مقاومت مکانیکی، وزن محصول را کاهش دهند و در نتیجه به بهبود کارایی و کارایی سیستمهای مختلف کمک کنند.
چارت The Fracture Toughness– Modulus نشاندهنده رابطه بین استحکام شکنندگی و مدول الاستیسیته مواد است. استحکام شکنندگی نشاندهنده مقاومت مواد در برابر شکست و یا ترک خوردگی است، در حالی که مدول الاستیسیته نشاندهنده انعطافپذیری و سختی مواد است. این چارت به مهندسان کمک میکند تا موادی را با توازن مناسب بین مقاومت در برابر شکست و انعطافپذیری انتخاب کنند.
به عنوان مثال، در برخی موارد، ممکن است مدول الاستیسیته بالا از نظر استحکام و سختی مورد نیاز باشد، اما اگر استحکام شکنندگی مواد نیز بالا نباشد، ممکن است در مواجهه با شرایط خوردگی و شکستگی، عملکرد محصول تحت تاثیر قرار گیرد.
چارت Modulus – Relative Cost نشاندهنده رابطه بین مدول الاستیسیته و هزینه نسبی مواد است. مدول الاستیسیته نشاندهنده انعطافپذیری و سختی مواد است، در حالی که هزینه نسبی نشاندهنده هزینه تولید مواد در مقایسه با یکدیگر است. این چارت به مهندسان کمک میکند تا موادی را با توازن مناسب بین عملکرد و هزینه انتخاب کنند.
برای مثال، در برخی کاربردها، ممکن است مدول الاستیسیته بالا از نظر عملکرد مورد نیاز باشد، اما اگر هزینه نسبی آن بسیار بالا باشد، ممکن است استفاده از آن به دلیل هزینهی زیاد، غیرمنطقی باشد. این چارت مهندسان را در انتخاب مواد مناسب با توجه به نیازهای فنی و محدودیتهای مالی کمک میکند.
